立柱高炮广告塔基础结构设计标准

立柱高炮广告牌基础结构设计标准

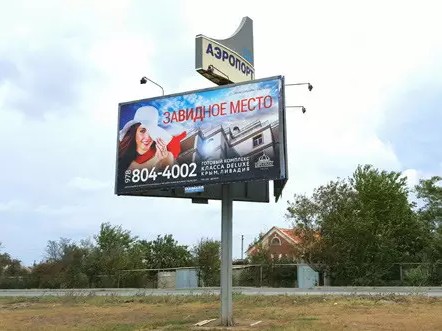

　　立柱高炮广告塔由单根或多根立柱支撑，通常设立于空旷的道路两旁或人口较为密集的机场、车站等地，近年来国内经济建设发展迅速，室内外广告设备也随之兴旺，人们对大型广告设备的造型、安全、效益及规模等方面的要求越来越高，立柱高炮广告塔亦是如此，要在满足高炮广告塔宣传效果的前提下，保证设计的立柱广告塔基础结构安全稳固性。以下为大型室内外广告设备生产厂家千禧广告为大家总结的立柱高炮广告塔基础结构设计标准。

　　一、高炮广告塔结构遵循国家相关标准规定

　　高炮广告牌结构400-6189-567除原本规定的特殊标准外，还应遵循GB50017的相关规定设计。如立柱为钢筋混凝土基础结构时要依照CECS28的相关要求设计。

　　二、千禧设计立柱广告塔基础结构应进行安全计算

　　1.立柱高炮广告塔的安全问题尤为重要，除了满足制作工艺、基础构造的要求外，还应对千禧立柱广告塔承载各种外力的刚度、强度、施工应力、稳定性进行验算。

　　2.若高炮单立柱或双立柱广告塔是由千禧落地式广告塔结构改造成，而这种落地式的广告塔面是由纵横梁、面板构成，其支撑结构是由悬臂桁架、悬臂梁或网格、空间桁架组成，应对悬臂梁结构进行分析计算，通过验算确定千禧立柱广告塔结构的刚度、强度及稳定性。

　　三、高炮广告塔构造设计要求

　　在进行高炮广告塔钢结构设计时要将选材、布置、造型纳入优先考虑的范畴内，为后期的千禧立柱广告塔的制作、安装、维护提供方便。

　　1.要减少高炮广告塔承受的外界风力，可选用空腹式钢结构，以降低风的受力面积。

　　2.室外高炮广告塔结构选用的钢管、扁钢、槽钢的壁厚要大于3毫米，圆钢的直径要大于10毫米，螺栓连接的角钢要大于N50*5，焊接结构的角钢要大于N45*4或N56*36*4。

　　四、高立柱广告塔面板结构设计要求

　　1.立柱广告塔的面板是由钢结构横梁支撑和纵梁支撑组成，纵向支撑在广告牌板面的上下方，横向支撑装置在广告牌面板的左右两端，当广告塔板面较长时，可以在中间添加横梁支撑。为确保整个千禧高炮广告塔支撑牌面撑架的稳固性，可以在广告塔面多道支撑架间安插横向、纵向支撑。

　　2.当立柱高炮广告塔的广告牌面为膜结构时，其设计要按照膜结构设计的有关要求定制，膜布面与高炮广告塔钢结构的连接要牢固。
